名稱：光學表面缺陷分析儀

品牌：Lumina

產地：美國

型號：AT系列

Lumina AT1光學表面缺陷分析儀，創新的激光掃描設備能檢測薄到0.5nm的 薄膜缺陷?？蓪?duì)玻漓、半導體及光電子材料進行表面檢測。既能夠檢測SiC、GaN、藍寶石和玻璃等透明材料，又能對Si、砷化鎵、磷化銦等不透陰基板進行檢測，研發及生產過程中品質管理及良率改善的有力工具。

產品優勢：

1、實用：可用于易碎和超薄的樣品；

2、通用：掃描任何形狀平面樣品≤300mm*300mm；

3、快速：3分鐘全表面掃描150mm芯片；

4、靈活：可用于透明（玻璃）、半導體和金屬基底；

5、靈敏：半導體愚亨70nm顆粒靈敏度(PSL)，坡璃－150nm顆粒靈敏度(PSL)；

6、方便：放置樣品，按掃描鍵；

AT系列共有4種型號：AT1、ATI-Auto、AT2、AT2-EFEM，這4種型號適用場景如下：

AT1：高性價比，適用于尺寸較小樣品；

AT1-Auto：AT1自動款，適用于批量檢測；

AT2：高速率檢測，適用于尺寸較大樣品；

AT2-EFEM：適用于生產線；

AT系列基本功能：

1、全表面掃描

Lumina AT系列結合橢圓偏光、反射測量、表面斜率與散射測量等基本原理，以非破環性方式對Wafer表面的殘留異吻，表面與表面下缺陷，形狀變化和薄膜厚度的均勻性進行檢測。
2、缺陷分析

軟件可以給缺陷分類，以直觀易用的方各式提供缺陷數據。檢測報告可以存檔成.csv文件。

3、缺陷位置標記

用可選附件鉆石刀標明重要的缺陷位置以方便進—步分析（比如掃描電鏡等）。

AT系列獨特功能：

1、多通道，高信噪比

LuminaAT系到由四個檢測通道組成的檢測系統組成。四個通道同時工作， 每個通道分別對特定的缺陷進行檢測和分類。

2、可根據激光入射角厚度和反射率， 通過計算分辨出缺陷是否在上表面、下表面或者中間層。

3、可適用于各種形狀及厚度的樣品。

Lumina設備樣品臺由主支撐針和固定針組成， 通過兩組針來固定樣品， 適用于各種形狀和厚度的樣品。

技術指標

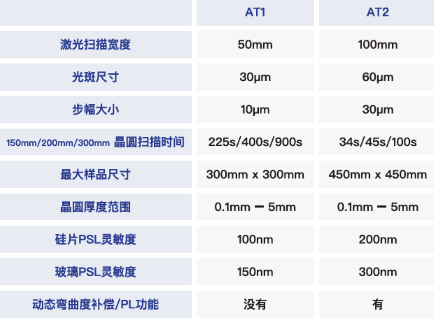

1、ATX系列內部AT1與AT2技術指標對比如下：

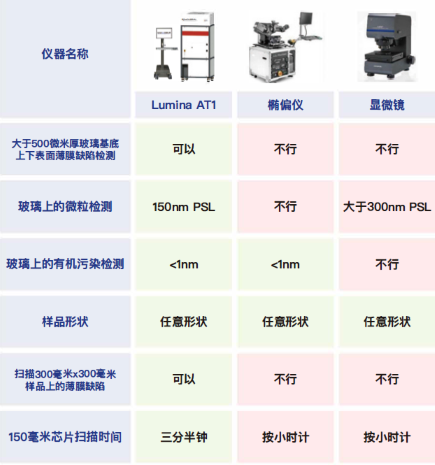

2、LuminaAT系列與傳統的缺陷檢測設備相比， 具有更高的靈敏度和適用性， 可以同時檢測上表面和下表面的缺陷。同時， 具有更高的檢測速度， 可以在很短的時間內對樣品進行全表面掃描， 可極大的減輕人工檢測的壓力。

應用領域

1、透明樣品

AR/VR眼鏡、特制鏡片、掩光板、方形玻璃、菲涅爾透鏡、藍寶石、大玻璃面板、石英

2、半導體

單晶硅片、復合半導體晶片、碳化硅、砷化鎵、鈮酸鋰、氮化鎵

a、玻璃及透明基底

有機殘留、外部劃痕、內部劃痕、內外部顆粒、殘留應力

b、AR波導光柵

Lumina AT系列可以檢測AR光柵上表面和下表面顆粒物劃痕、顆粒、氣泡、污漬等缺陷，從而對光柵性能做出評估或者對工藝改進提倛參考。

c、棱鏡

表面污漬定位、表面劃痕定位、表面顆粒定位

d、碳化硅

碳化硅為第三代半導體的代表材料， 具有高能量間隙、熱導率、飽和漂移速度等優點，廣泛應用千照明、光伏逆變器、充電樁等行業。Lumina AT系列可以分辨出碳化硅表面的各種缺陷， 為碳化硅生產和二藝的改進提供有力保障。

e、硅片

薄膜缺陷、芯片邊緣污染、線性缺陷、陷坑、低洼、鼓包、刻蝕深度
