名稱：納米等離子傳感分析儀
品牌：Insplorion
產地：瑞典
型號：Acoulyte

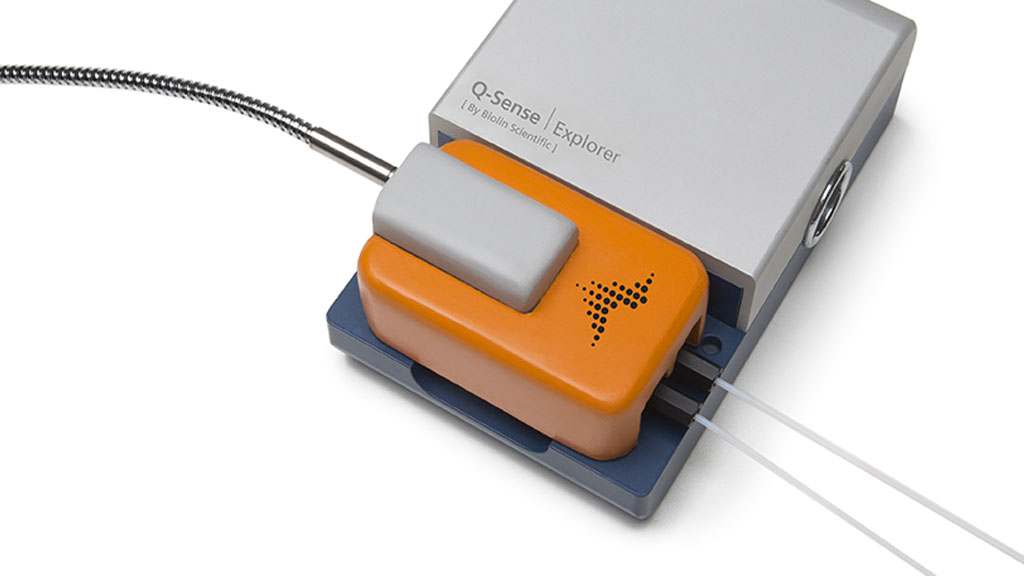

將光譜學與QCM-D相結合。同時使用納米等離子體光譜技術（NPS）和耗散監測型石英晶體微天平技術（QCM-D）進行實時測量。當配備Q-Sense窗口模塊時，Insplorion Acoulyte直接安裝在Q-sense Explorer（E1）和Analyzer（E4）儀器上。Insplorion Acoulyte傳感器是具有NPS結構的Q-Sensor。
主要特征：
a、同時獲得相同表面上相同樣品的干質量（折射率RI）、濕質量（聲學）和黏彈性的實時變化。
b、使用Insplorion的納米等離子體光譜技術（NPS）和Q-Sense的耗散監測型石英晶體微天平技術（QCM-D）在完全相同的實驗條件下同時測量。
c、非常容易使用
由Q-Sense窗口模塊(QWM401)決定
傳感器
| 尺寸直徑 | 14 mm |
| 襯底 | SiO2涂層的QCM-D傳感器 |
| 表面 | 納米結構金 |
| 標準涂層 | Si3N4, SiO2, Al2O3, TiO2 |
測量特征
| 光源 | 鹵鎢燈 |
| 靈敏度* | 0.03單分子層 |
| 測量點直徑 | 3 mm |
| 時間分辨率 | 每秒10個采樣點 |
| 典型噪音 | <0.01 nm |
| 波長范圍 | 450-1000 nm |
QCM-D的測量不受Acoulyte的影響。
尺寸(寬度x深度x高度)
| Acoulyte模塊 | 8x5x3 cm |
| Insplorion光學單元 | 25x27x9 cm |
軟件
| 兼容軟件 | Insplorer |
| 操作系統 | 兼容Microsoft Windows操作系統 |
| 數據輸出格式 | ASCII碼文本文件格式，直接使用的任何繪圖軟件都兼容此格式 |
| 分析的參數 | 分析的參數多參數輸出(比如：LSPR峰處的共振波長和消光) |
|
| 測量 | 感應深度 |
| NPS | 干質量 | < 30 nm |
| QCM-D | 濕質量 | > 300 nm |
| Acoulyte | 干質量和濕質量 | 深度分析 |
在納米等離子體光譜技術（NPS）中，納米結構傳感器的局域表面等離激元共振技術（LSPR）用于探測鄰近傳感器表面（<30 nm）的折射率（與光/干質量有關）的微小變化。它能夠極其靈敏地檢測發生在傳感器/樣品界面處的變化過程。
整個膜的質量變化。
Acoulyte能夠更詳細地闡釋表面薄膜的形成過程。

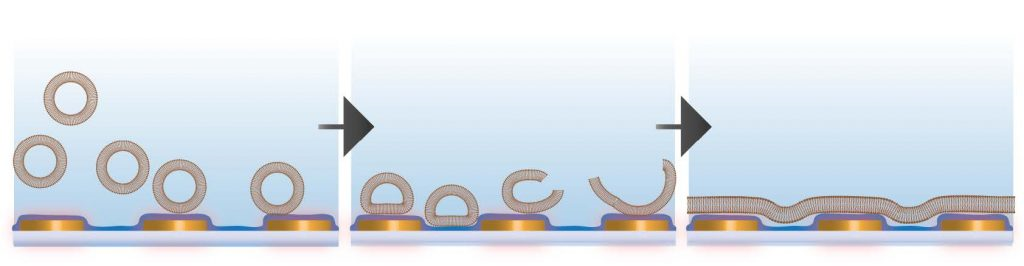

囊泡吸附時折射率增大
囊泡坍塌時折射率增大
囊泡吸附時質量增大
囊泡坍塌時質量減小

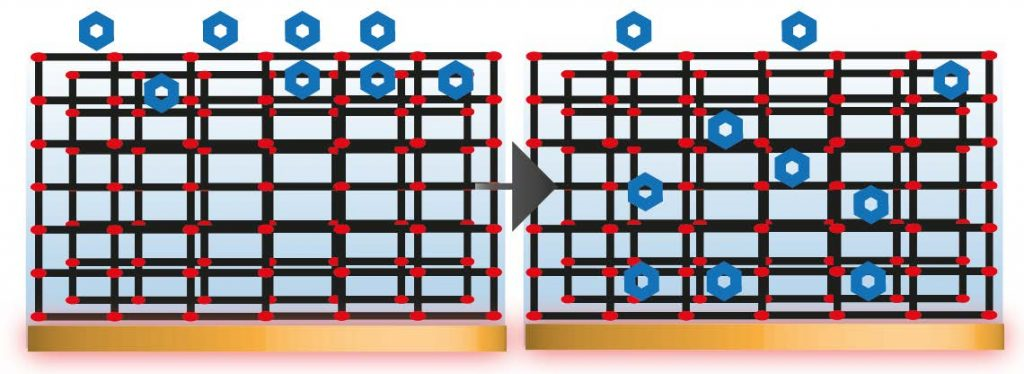

c、氣體吸附/解吸附
