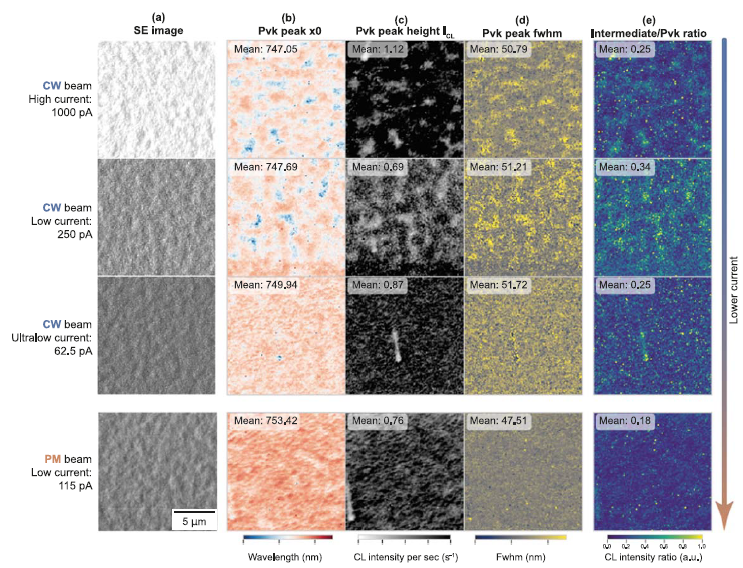

雜化鈣鈦礦薄膜的TRCL分析

在優化的采集條件下，使用脈沖電子束，可以通過CL高光譜圖的采集來解決雜化鈣鈦礦薄膜發射特征的不均勻性。

這些優化將有助于解鎖CL高光譜mapping和TRCL在電子束更敏感的雜化鈣鈦礦組合物上的使用。

鈣鈦礦CL光譜分析

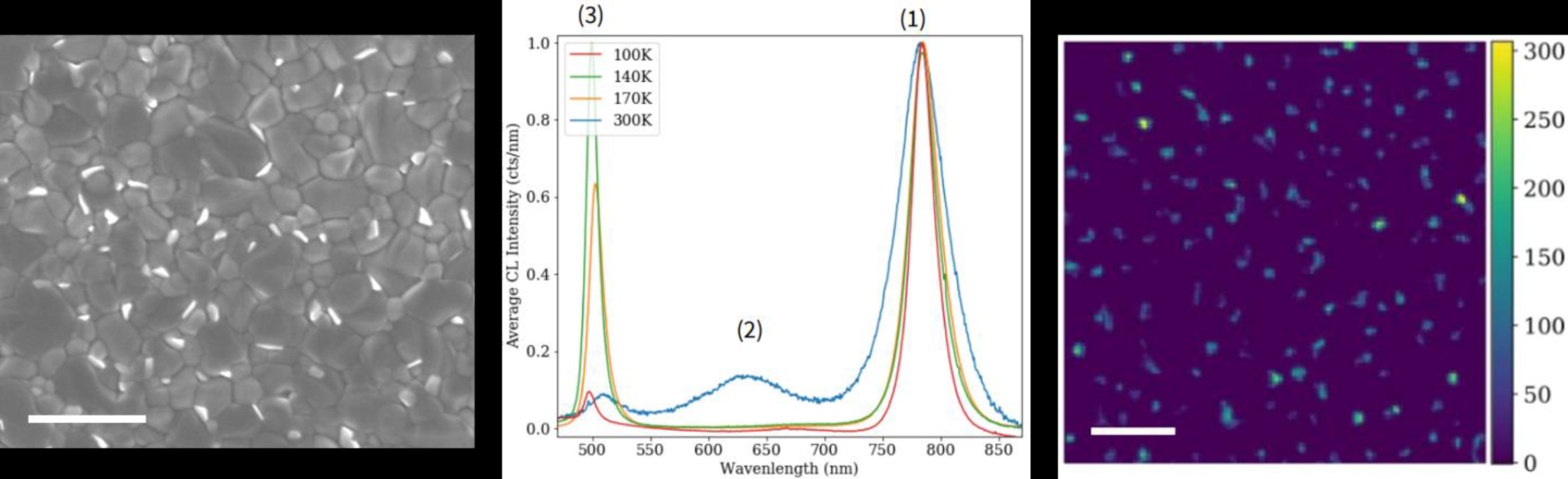

鈣鈦礦表面的表征：以背散射模式記錄的SEM圖像，以突出表面上的PbI2團簇（左）；

在不同溫度下在鈣鈦礦膜上記錄的陰極發光光譜。來自（1）鈣鈦礦、（2）束誘導分解產物和（3）PbI2（中間）的發光；

在170K下測量的PbI2發射的陰極發光圖（在475-525nm光譜范圍內積分的發光）證實了PbI2團簇的存在。

鈣鈦礦太陽能電池

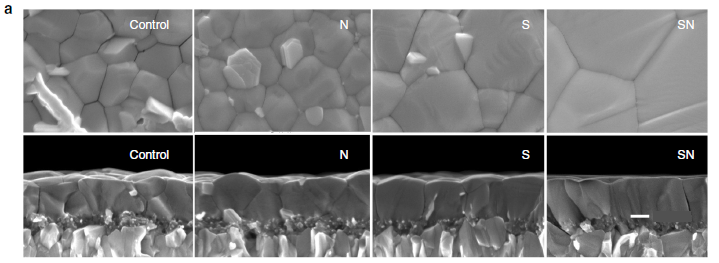

沉積在中孔-TiO2/致密-TiO2/FTO上的原始（對照）和含有調節劑（N、S和SN）鈣鈦礦膜的平面圖（頂部）和橫截面（底部）SEM圖，

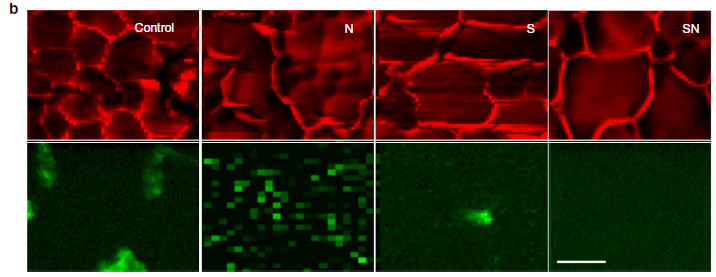

沉積在ITO（1mm）玻璃基板上的原始（對照）和含添加劑（N、S和SN）鈣鈦礦膜的陰極發光（CL）圖譜。

研究中使用的N、S和SN調節劑的結構，以及SN的相應互變異構形式（在B3LYP/6-31G（d）理論水平上通過DFT計算優化的幾何結構。

多晶CdTe太陽能電池TRCL檢測

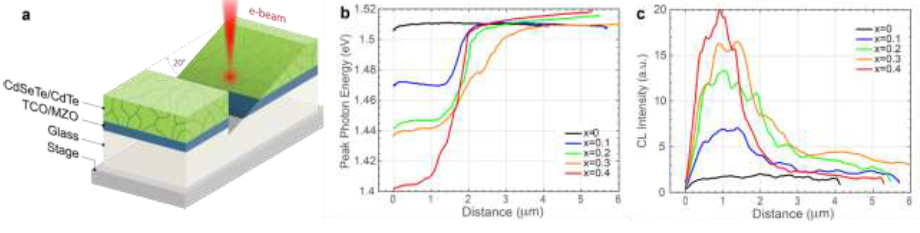

峰值光子能量和CL強度與薄膜深度的相關性。a） 斜面樣品CL實驗示意圖。b） 作為與CdSeTe/MgZnO界面距離的函數，平行于結平均的峰值光子能量和c）CL強度。

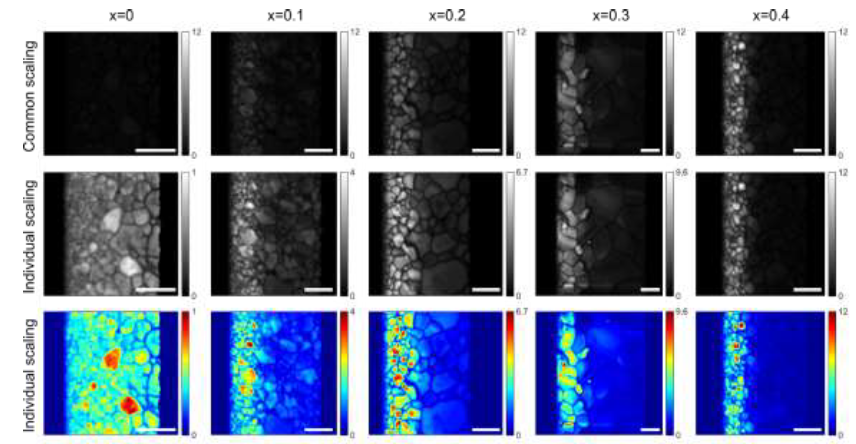

成分x值在0%至40%范圍內的傾斜CdSexTe1-x樣品的CL強度。最上面的一行表示右側圖例中顯示的普通縮放的強度。中間一行對每個構圖使用單獨的縮放來增強每個構圖的對比度。下一行用顏色表示第二行的結果，以增強整個膜的可視化，特別是對于更高的Se濃度。右側圖例提供了比例。白色條對應于沿著傾斜表面的5微米。

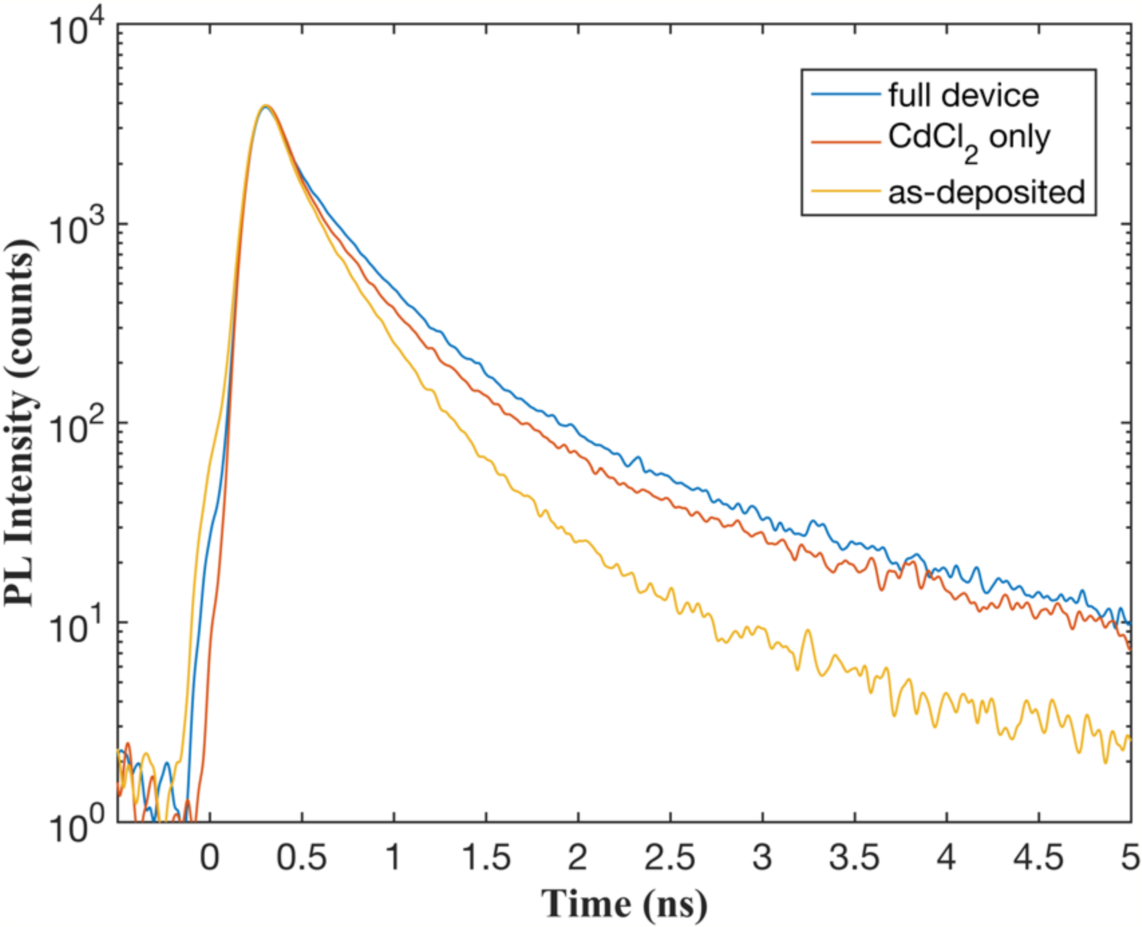

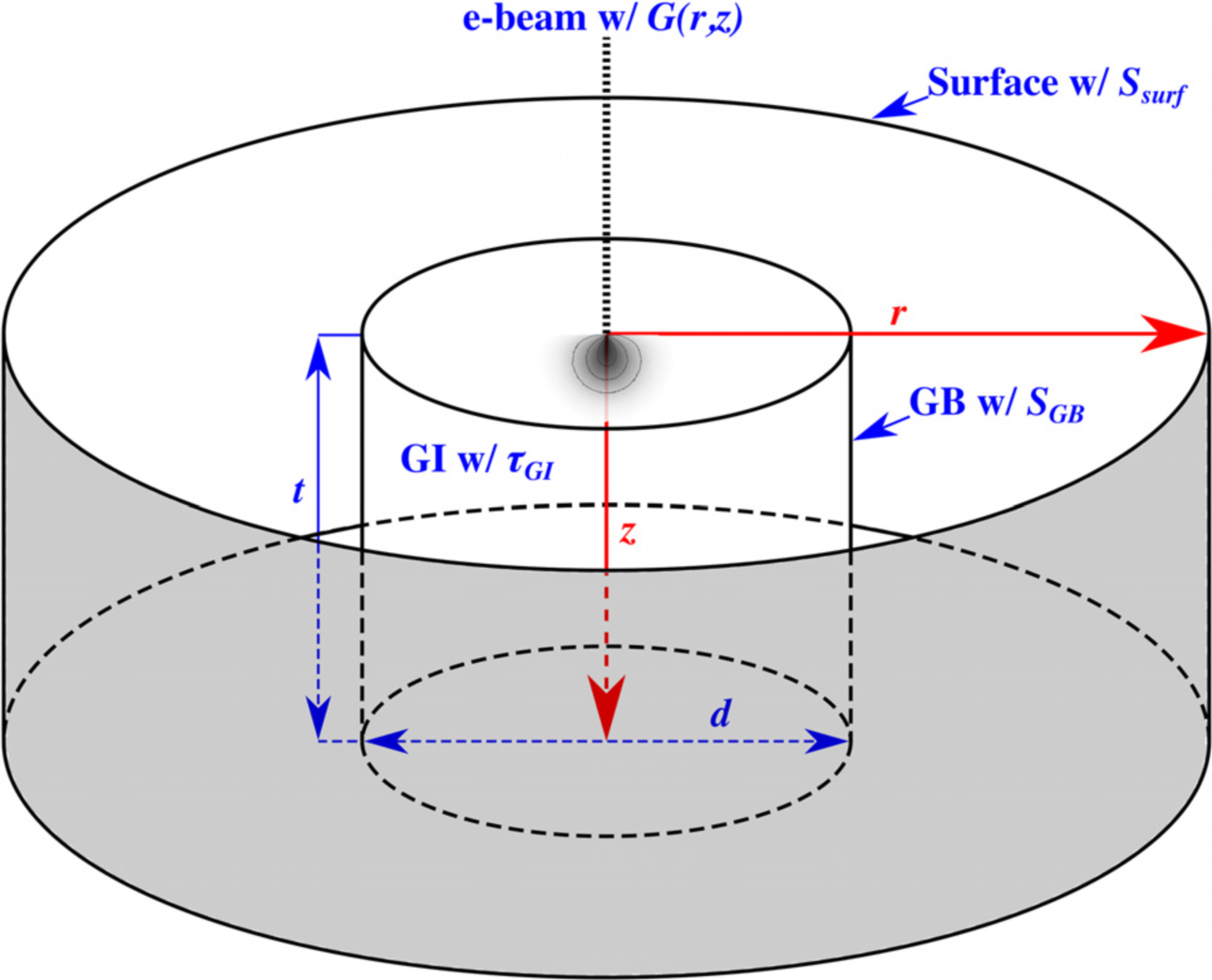

CdTe薄膜太陽能電池中晶界、晶粒內部和表面復合的發光方法
